KDT KN-3710D CNC-ohjattu nestauslinja
KDT KN-3710D on paras vastine rahoillesi. Sitä luonnehtivat erinomainen työstötarkkuus, korkea työstönopeus, tuottavuus, joustava jyrsinnän ja porauksen käyttö, helppo laajennettavuus kuljetuslaitteilla sekä erittäin edullinen hinta. KDT-nestauskoneen painopiste on paloittelussa, sillä se mahdollistaa nopean ja laadukkaan työstön sopivilla työkaluilla jopa 25 m/min nopeudella.
Italialaisen valmistajan TPA CAD -ohjelmisto on työstöohjelma, jota käyttävät useat tunnetut CNC-konevalmistajat. TPA on parametrinen ohjelma, jossa on tehokas 3D-grafiikkaliittymä tasokalusteiden suunnitteluun. Se on helppokäyttöinen, mutta samalla riittävän tehokas ja joustava myös vaativammille käyttäjille. Lisämoduuli CADNESTING sisältyy vakiovarustukseen ja mahdollistaa tehokkaan paloittelun optimoinnin sekä säännöllisille että epäsäännöllisille muodoille, jotta materiaalin käyttö olisi mahdollisimman tehokasta.
Lisätietoa ohjelmistosta:
Lisämoduulin MPR importer avulla voidaan käyttää muiden valmistajien CNC ohjelmia. Kone on yhteensopiva eri kalustesuunnitteluohjelmien kanssa, kuten MegaTischler, Corpus 3D, Imos, Sword, Solidworks, Alphacam ja LestrojBox.

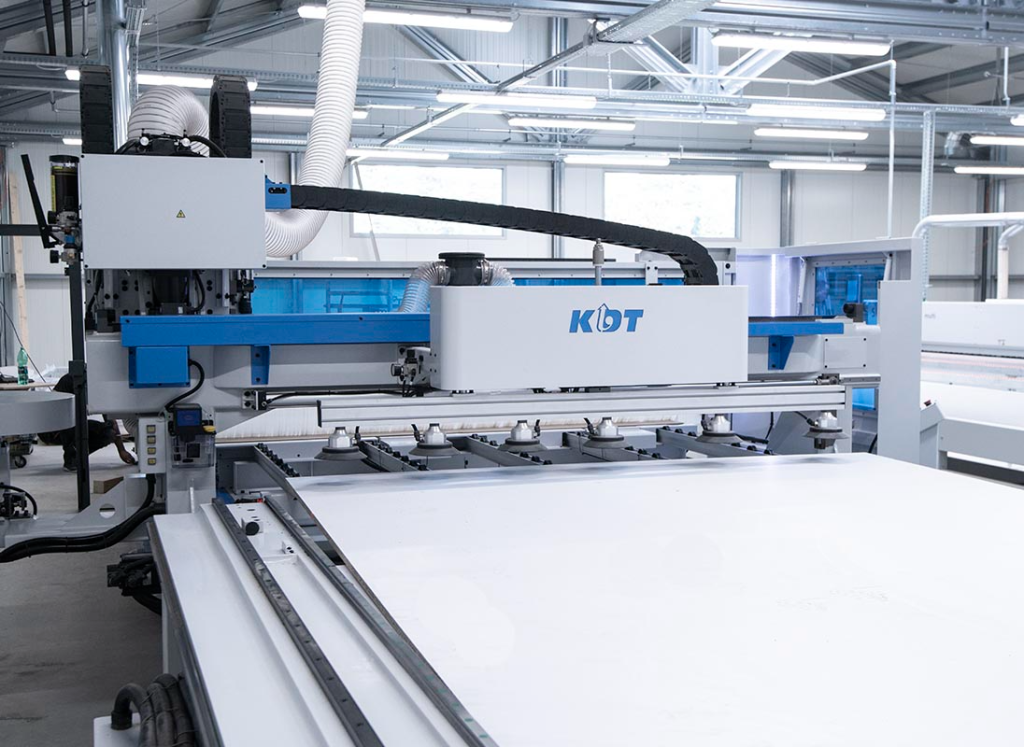

KDT KN-3710D CNC-ohjattu nestauslinja
KDT KN-3710D on valmistettu hitsatusta teräsrakenteesta, mikä tekee koneesta erittäin tukevan ja lähes tärinättömän jopa suurilla kiihtyvyyksillä ja 80 m/min syöttönopeuksilla (vektorinopeus 113 m/min!). Tämä takaa tarkan työstön ja korkean tuottavuuden. Vankan rakenteen (peruskoneen paino 4800 kg) lisäksi kaikki tärkeät osat ovat tunnettujen valmistajien, kuten HSD, TPA, DELTA, Helubel, Becker, Simpo, PMI ja Pneumax, mikä varmistaa luotettavan toiminnan.
KDT-nestauskone on varustettu erittäin tehokkaalla 13,2 kW HSD-sähkömoottorilla, HSK-F63-kiinnityksellä, nopealla 12-paikkaisella revolverityökalumakasiinilla sekä työkalun pituuden mittausanturilla.
- KDT:n porayksikkö: 9 pystyporaa – 4 X-akselilla ja 5 Y-akselilla.
- Matriisityyppinen työpöytä: 6 alipainealuetta ja 2 Becker-alipainepumppua (500 m³/h) takaavat vakaan työstön myös pienille kappaleille.
- Automaattinen työntölaite materiaalin poistoon: vakiovaruste, lisää tuottavuutta ja helpottaa työskentelyä.
- Alipainetarttujat aihion lataamiseen ja paikalleen asettamiseen.
- Sivuohjaimet molemmilla puolilla: toimivat nollapisteinä ja ohjaavat siirtoa työpöydältä kuljetinhihnalle.
- Nostopöytä ja kuljetinhihna voidaan lisätä myöhemmin ilman suuria kustannuksia.
- Mahdollisuus lisätä automaattinen etiköinti syöttöpöydälle ZEBRA-tulostimella.
- Valmistettu CE normien mukaisesti
- Suoja-aita ja valokennot kuuluvat vakiovarustukseen.
- Erittäin luotettavat KDT-koneet – paras hinta–laatusuhde.
Eri kokoisia työstöalueita
Kone on saatavana kolmella eri työpöydän koolla:
- KN3409: 2740 × 1220 mm
- KN3710: 3060 × 2150 mm
- KN3130: 4260 × 2150 mm
- Z-akseli: 180 mm
KDT KN-3710D tekniset ominaisuudet ja varustus
- Työmitat: 3060 × 2100 × 200 mm
- Syöttönopeus (X, Y, Z): 75 / 75 / 20 m/min
- PLC-ohjain: TPA (Italia)
- Pääjyrsinyksikkö: HSD – HSK – F63 kartio – 13,2 kW (17 hv)
- Työkalun puhallus
- Porausyksikkö: yhdeksän pystyporaa HSD tai KDT (6000 rpm), 1,7 kW moottori pölynpoistolla
- Pneumaattiset pölynpoistoluukut (vaihto jyrsimen / porayksikön / työpöydän puhdistuksen välillä)
- Pölynpoisto työpöydälle + työntölaite työkappaleille – samanaikainen uuden levyn lataus pöydälle ja valmiiden työkappaleiden poisto kuljetinhihnalle
- Työkalunvaihtaja, 12 paikkaa – nopea vaihto
- Nollapisteet integroidulla ohjauskiskolla levyjen kohdistukseen ja aihioiden maksimaaliseen vakauteen siirron aikana työpöydältä kuljetinhihnalle
- Työkalun pituusanturi
- Erikoiskaapeli HELUKABEL (Saksa) pitkäaikaiseen häiriöttömään käyttöön
- TPA-ohjelmisto
- Alipainepumppu Becker VTLF.2.250, 250 m³/h – kaksi kappaletta – yhteisvirtaus 500 m³/h
- Koneen peruspaino: 4800 kg
- Kone valmistettu CE-standardien mukaisesti (turva-aita + valoverhot)
KDT KN-3710D edut ja erityispiirteet

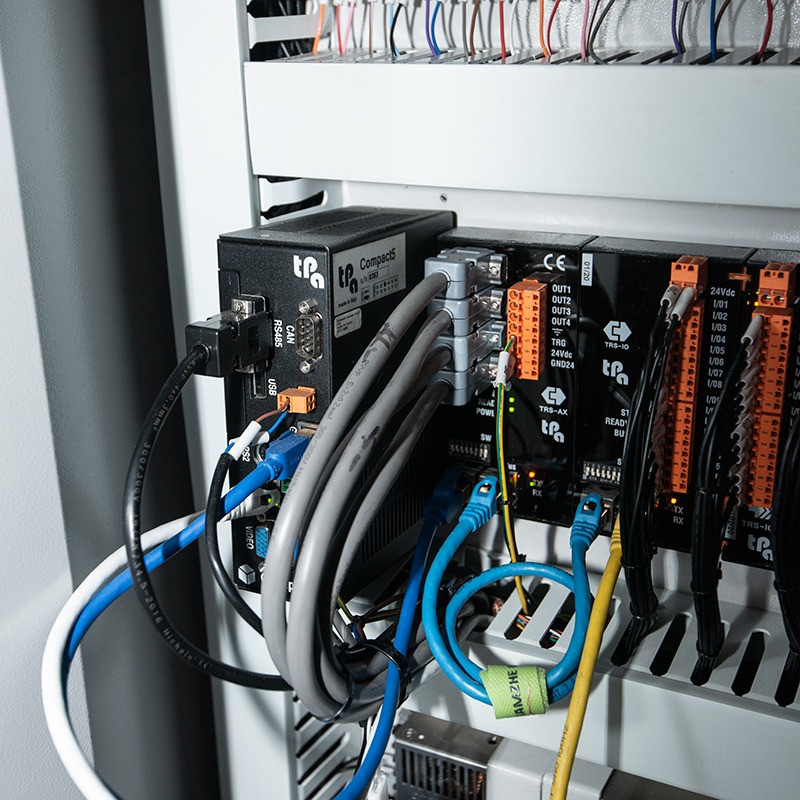

Tehokas ja luotettava TPA-ohjaus
Koneessa on tehokas ja luotettava TPA-ohjaus italialaiselta valmistajalta, oma innovatiivinen TPA CAD -ohjelmisto sekä lisämoduuli TPA NESTING, joka toimii PC:llä. TPA-ohjausta käyttävät myös tunnetut eurooppalaiset CNC-konevalmistajat.

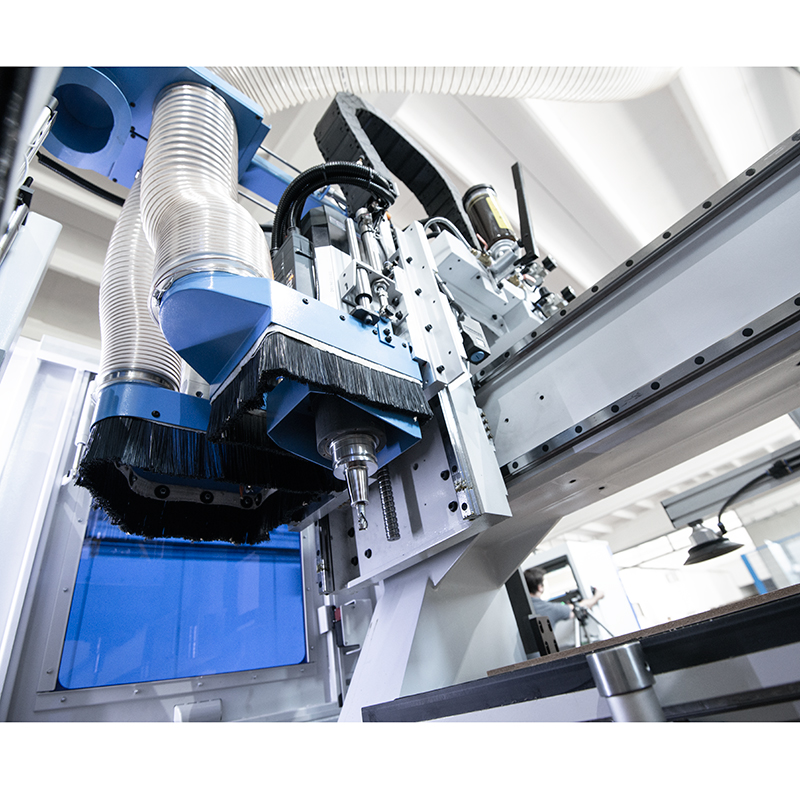

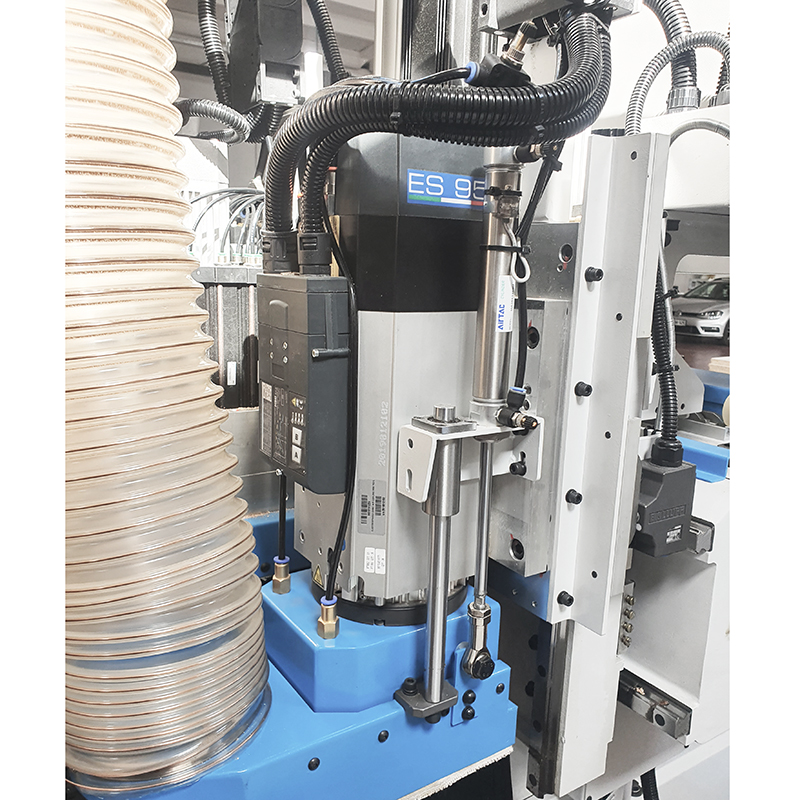

Tehokas HSD-jyrsinyksikkö 13,2 kW (17 HP)
Tehokas HSD-jyrsinyksikkö italialaiselta valmistajalta –
13,2 kW (17 HP), ilmalla jäähdytetty, varustettu
Delta-taajuusmuuttajalla portaattomaan karanopeuden säätöön 3 000–24 000 r/min ja luotettava HSK-F63 -työkalunkiinnitys.

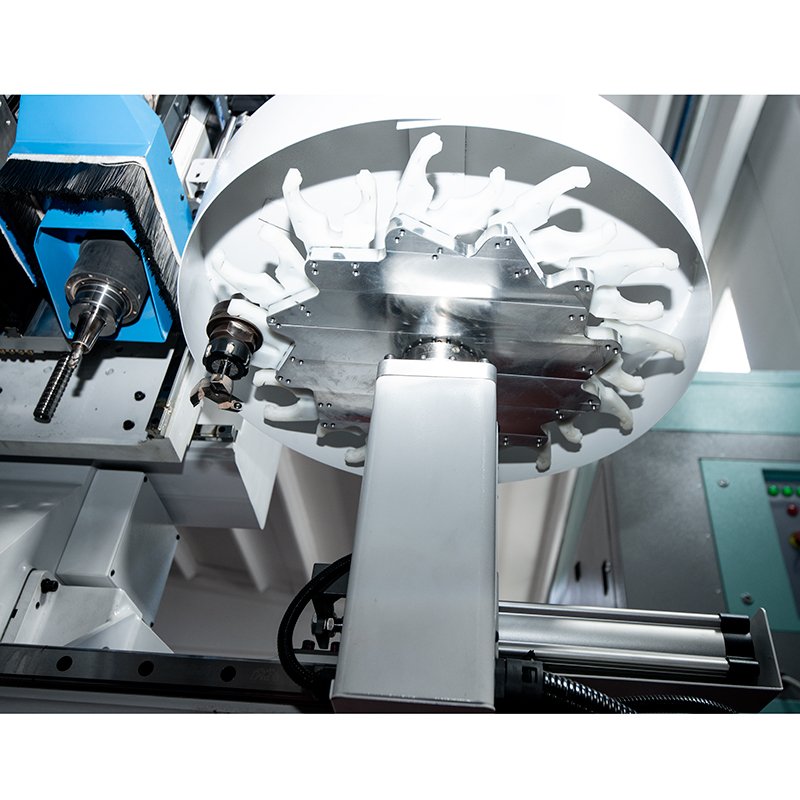

Nopea revolverityyppinen työkalunvaihtaja – 12 paikkaa
Kone on varustettu nopealla työkalunvaihtajalla, jossa on 12 paikkaa.
Sitä käyttää servomoottori, joka on asennettu suoraan koneen siltarakenteeseen ja liikkuu sen mukana.
Tämä tarkoittaa lyhyempää työkalunvaihtoaikaa ja siten suurempaa tuottavuutta.
Pystyporausyksikkö
Koneessa on erillinen porausyksikkö, jossa on yhteensä yhdeksän pystyporaa
(viisi X-akselilla, neljä Y-akselilla). Porauksen isku on 60 mm, ja jokainen pora toimii itsenäisesti.

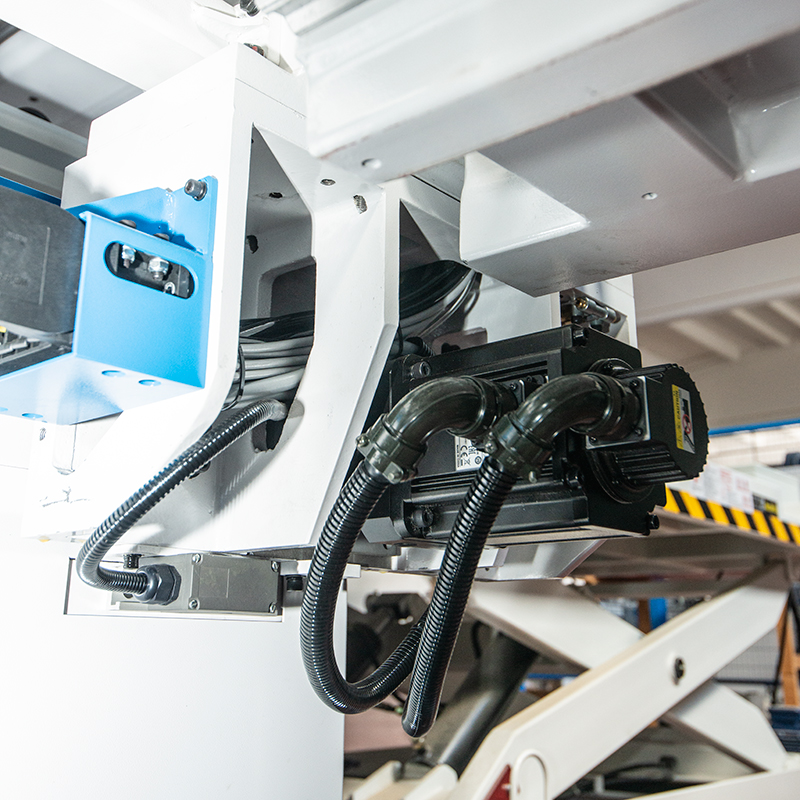

Suurempi tarkkuus kahdella elektronisesti synkronoidulla servomoottorilla
Tarkka asemointi ja nopeat siirrot kahdella tehokkaalla, keskenään elektronisesti
SYNKRONOIDULLA DELTA-servomoottorilla (teho 1300 W)
maksimaalisen tarkkuuden ja kiihtyvyyden saavuttamiseksi. Varustettu
Delta-taajuusmuuttajalla ja japanilaisen valmistajan Simpon hammaspyörällä.

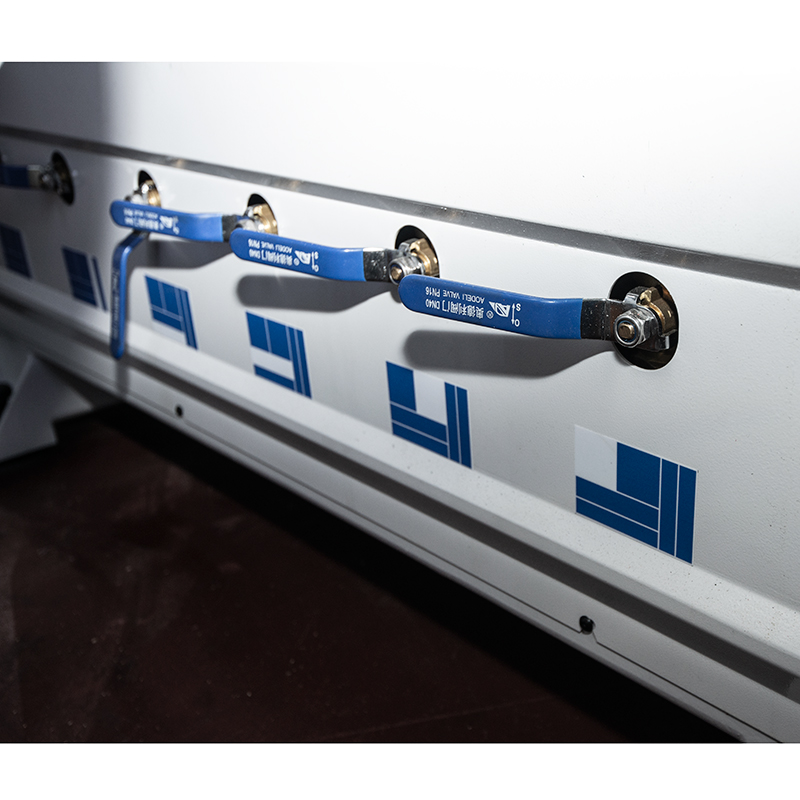

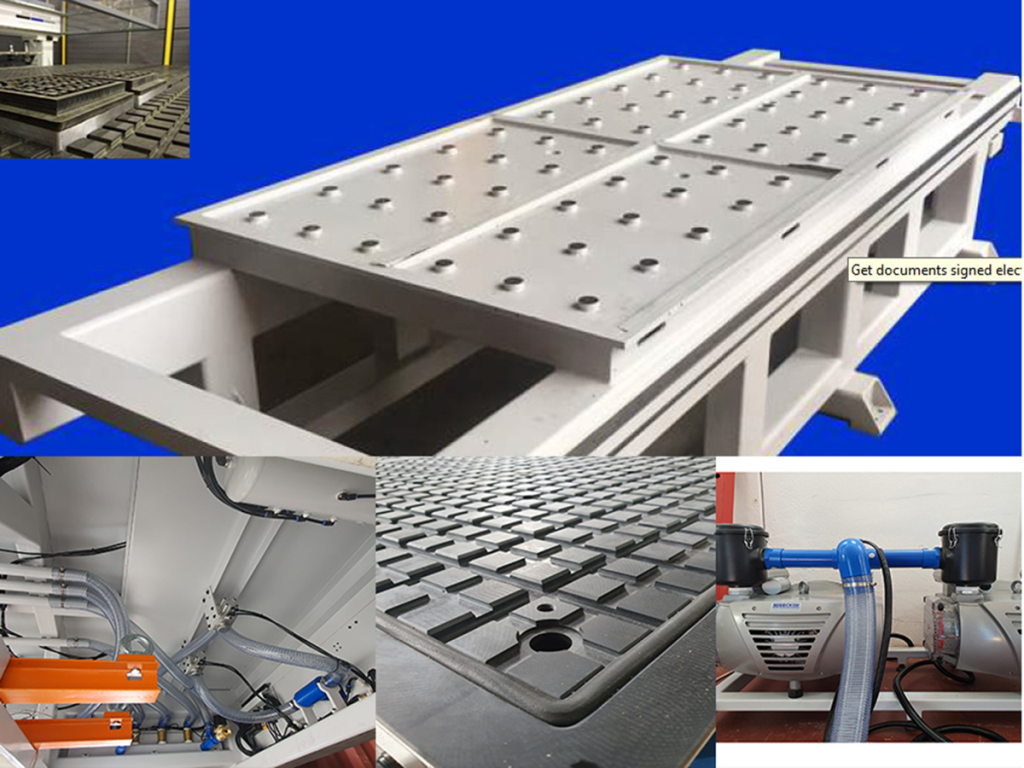

Dynaaminen työpöytä ja alipainejärjestelmä
Tehokas alipainepöytä on ratkaisevan tärkeä suurten ja pienten työkappaleiden luotettavassa työstössä
sekä energiansäästössä.
KDT KN-3710D -koneessa on teollisuustason työpöytä, jossa on työpöydän alle integroitu
alipainekammio, joka on osa koneen runkoa. Koko runkorakenteeseen, joka on kokonaan esijyrsitty,
on asennettu yleiskäyttöinen matriisityöpöytä, joka lisää alipaineen tehoa ja varmistaa maksimaalisen
pidon myös pienemmille ja huokoisemmille työkappaleille. Tämä takaa tehokkaimman alipaineen (tyhjiön)
jakautumisen yhdessä saksalaisten BECKER-pumppujen kanssa, joiden kokonaiskapasiteetti on
500 m³/h.
Rungon suunnittelu ja valmistusteknologia vastaavat korkean hintaluokan teollisuuden CNC-koneiden standardeja.
Luotettava Becker-tyhjiöpumppu – 500 m³/h virtaus
Kone on varustettu kahdella kuivalamellityhjiöpumpulla BECKER VTLF.2.250 (teho 5,5 kW)
ja yhteisellä 500 m³/h virtauskapasiteetilla. Mahdollisuus asentaa kolmas tyhjiöpumppu.

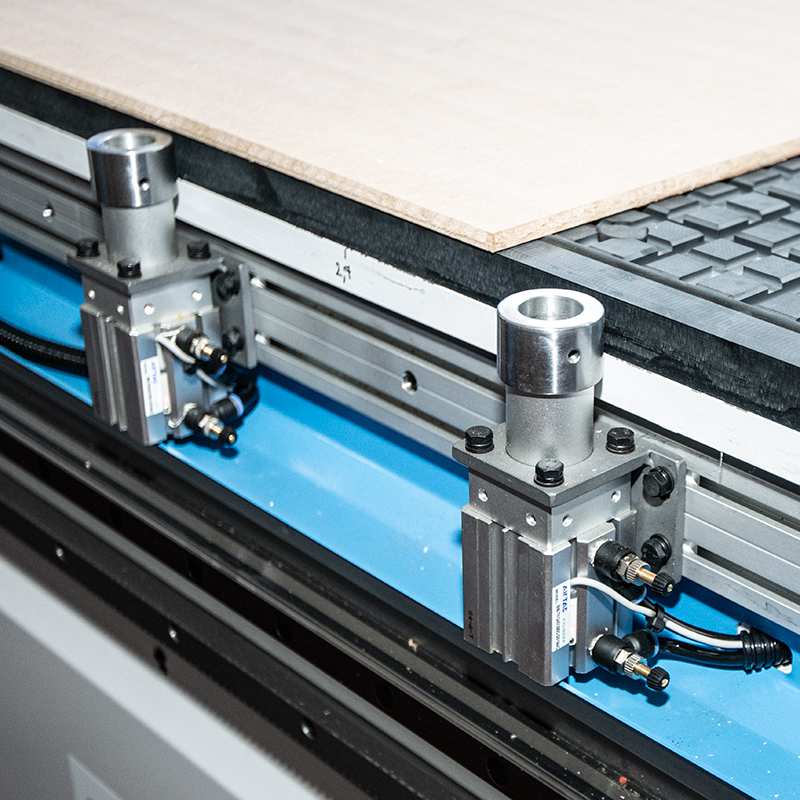

Useita nollapisteitä
Koneessa on kymmenen täysalumiinista valmistettua nollapistettä, jotka nousevat ja laskevat pneumaattisten sylinterien avulla.
Ne on integroitu ohjauskiskoon ja turva-antureihin, jotka estävät mahdolliset virheet tai vauriot.
Nollapisteisiin liittyvä ohjauskisko mahdollistaa työkappaleiden tarkan asemoinnin ja toimii ohjaimena
työkappaleiden turvallisessa purkamisessa, erityisesti epäsäännöllisen muotoisilla kappaleilla.

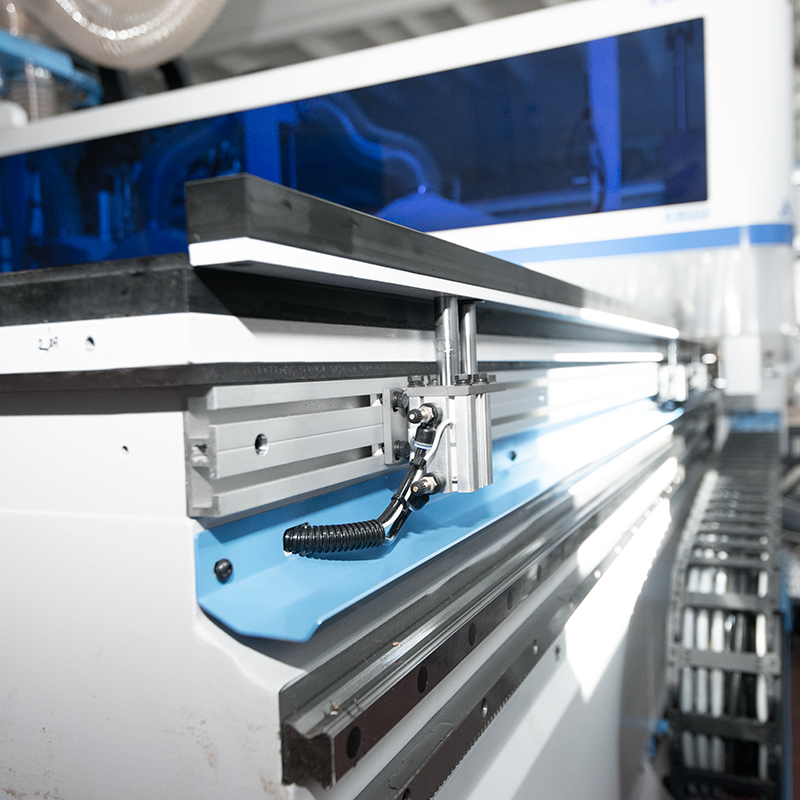

Nostettavat tasausohjaimet työkappaleiden turvalliseen siirtoon
Koneen vakiovarustukseen kuuluvat tasausohjaimet etu- ja vasemmalla puolella.
Kun tyhjiötarttujat vetävät työkappalelevyn työpöydälle,
tasausohjaimet kohdistavat sen nollapisteiden mukaiselle sijainnille.
Alipainetarttuja
Alipainetarttuja siirtää levyt automaattisesti nostotyöpöydältä koneen työpöydälle.
Sivuttaisohjaimet auttavat sijoittamaan työkappaleen tarkasti työpöydälle.
Laite sisältyy jo koneen vakiovarustukseen, mikä tarkoittaa, että peruskone voidaan milloin tahansa päivittää
automaattisella nostopöydällä.

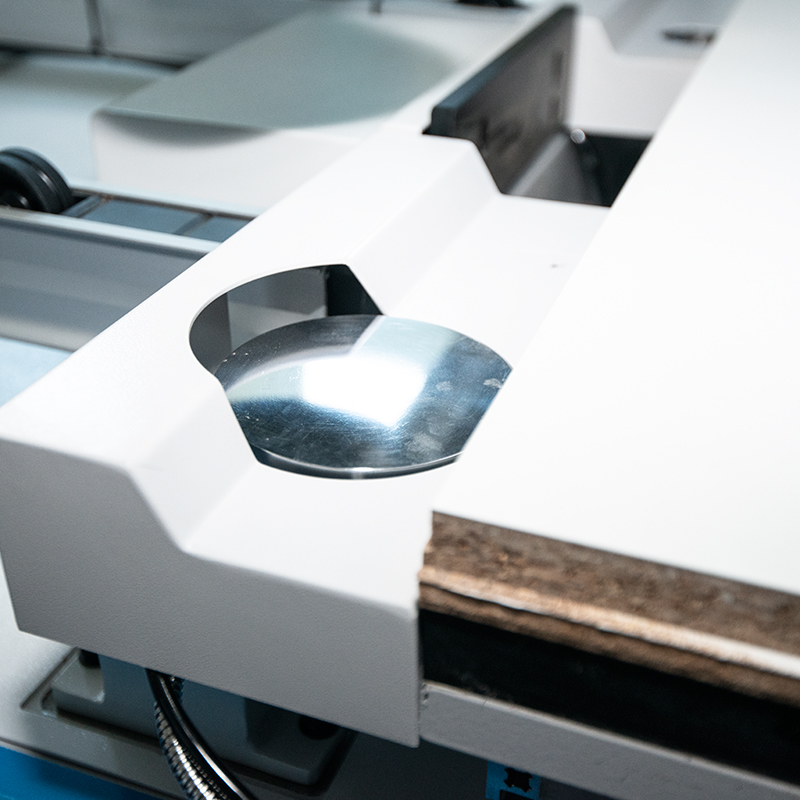

Työkalun pituusanturi
Työkalun pituusanturi on asennettu koneen reunaan ja mahdollistaa työkalujen mittaamisen jopa 100 mm halkaisijaan asti. Koko työkalumakasiinin työkalujen mittaus voidaan suorittaa automaattisesti TPA-ohjelmistolla.

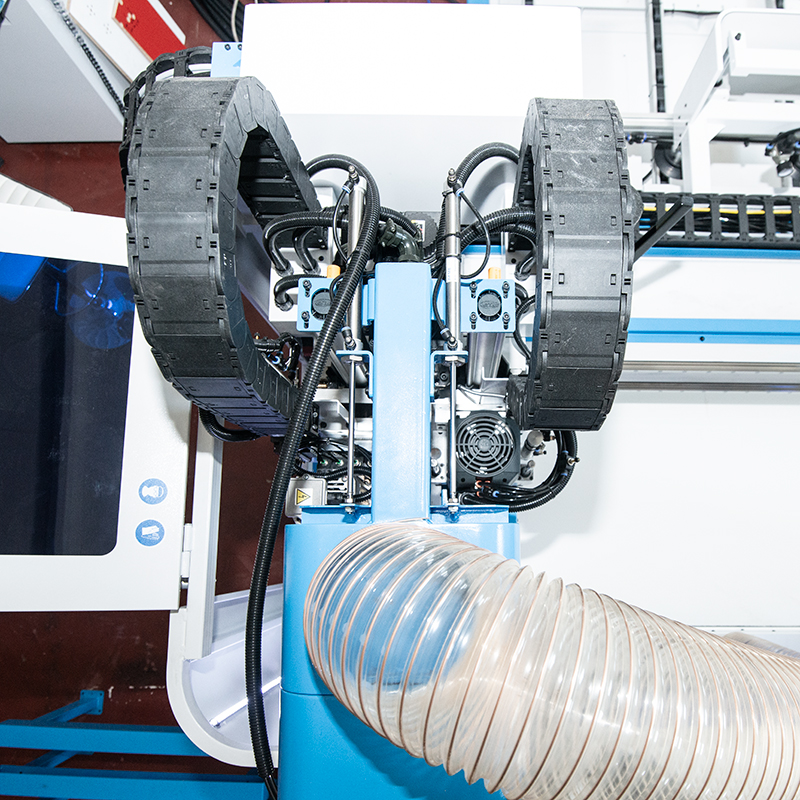

Helukabel-energiaketju
Koneen luotettavuus teollisuuskäytössä riippuu työstöyksiköiden ja ohjaimien lisäksi myös kaapelien laadusta. Jatkuvat liikkeet ja suora auringonvalo voivat johtaa kaapelien kulumiseen, minkä vuoksi KDT käyttää saksalaisen valmistajan Helukabel-energiaketjua, joka takaa koneen pitkäaikaisen luotettavan toiminnan ja minimoi vikamahdollisuudet.

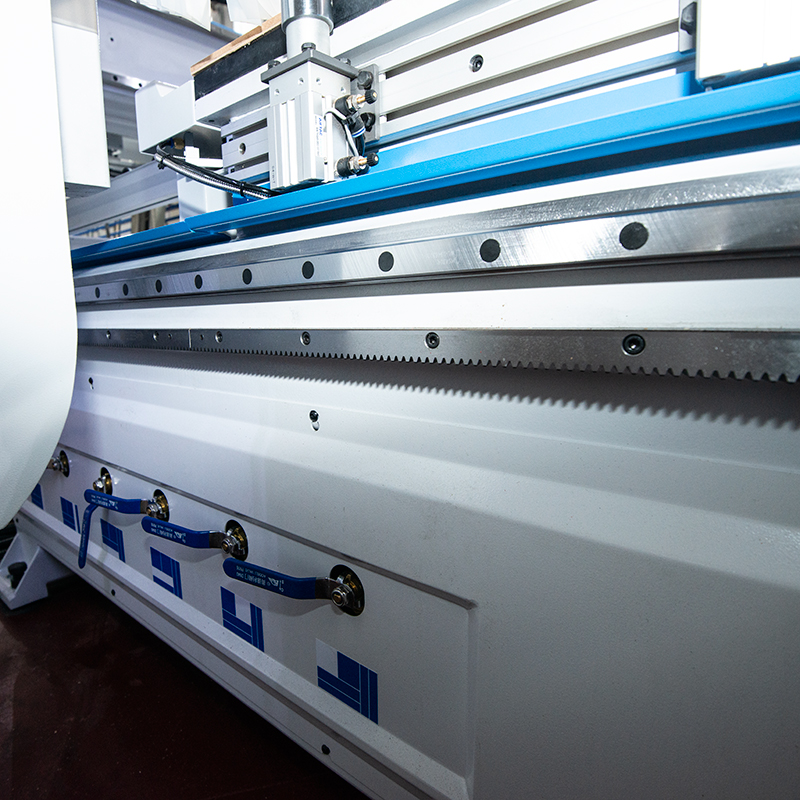

Vankka teollisuusrakenne
Vankka teräsrakenne. Tällaisen rakenteen tarkoituksena on saavuttaa nolla- tai minimivärinä, mikä mahdollistaa tarkan työstön,
suuret nopeudet sekä koneen ja sen komponenttien pitkän käyttöiän. Peruskoneen KDT KN-3710D
paino on 4 800 kg.
KDT-kone on valmistettu hitsatusta rakenteesta, jossa on kaksoisprofiilit kooltaan 260 × 160 mm,
teräspaksuus 8 mm, sekä poikittaisprofiilit 150 × 150 mm, teräspaksuus 8 mm. Koko rakenne on tarkasti hitsattu,
huolellisesti ja asteittain lämpökäsitelty sekä jäähdytetty hitsauksesta aiheutuvan jännityksen ehkäisemiseksi.
Hitsattu rakenne koneistetaan vasta tämän jälkeen kokonaan viisiakselisella CNC-koneella, joka takaa
100 % tarkkuuden, lineaarisuuden ja ohjaimien vakauden.
Automaattinen etiköinti – helpommin kuin koskaan ennen
Vaativimmille käyttäjille on saatavilla versio, jossa on automaattinen tarrojen liimaus
viivakoodeineen ja työkappalekohtaisine tietoineen
ZEBRA ZT410 teollisuustulostimella. Ratkaisu on huomattavasti edullisempi verrattuna kilpaileviin toimittajiin.
Keskusvoitelu
X- ja Y-akselien ohjaimet on varustettu automaattisella voitelujärjestelmällä,
Z-akselilla voitelu tapahtuu käsipumpulla.
